Bản vẽ thi công trong giờ đồng hồ Anh được call là "design drawing" hoặc "architectural drawing". Đây là các bản vẽ cụ thể nhằm truyền đạt tin tức kỹ thuật về thiết kế, kết cấu và bố trí không gian của một công trình. Các phiên bản vẽ thi công đóng vai trò đặc trưng trong quy trình xây dựng với là cửa hàng để các kỹ sư, kiến trúc sư triển khai thi công, bảo đảm chất lượng và tiến độ công trình. Trong nội dung bài viết này, bọn họ sẽ cùng mày mò các loại phiên bản vẽ kiến tạo phổ vươn lên là và thuật ngữ giờ đồng hồ Anh liên quan đến ngành xây dựng.
Bạn đang xem: Bản vẽ thiết kế tiếng anh là gì
Bản vẽ xây dựng kiến trúc (Architectural Drawing) là gì?
Bản vẽ thi công kiến trúc (Architectural Drawing) là loại bản vẽ diễn đạt các đặc điểm hình học của công trình, bao gồm các đưa ra tiết bên phía ngoài và phía bên trong của công trình. Mục đích của phiên bản vẽ này là nhằm truyền đạt thông tin về hình thức, sắp xếp và bí quyết tổ chức không gian của công trình. Đây là loại phiên bản vẽ quan trọng nhất trong xây dựng, bởi nó giúp những kỹ sư cùng thợ thi công hiểu rõ yêu cầu của kiến tạo và tiến hành đúng theo ý đồ dùng của phong cách thiết kế sư.

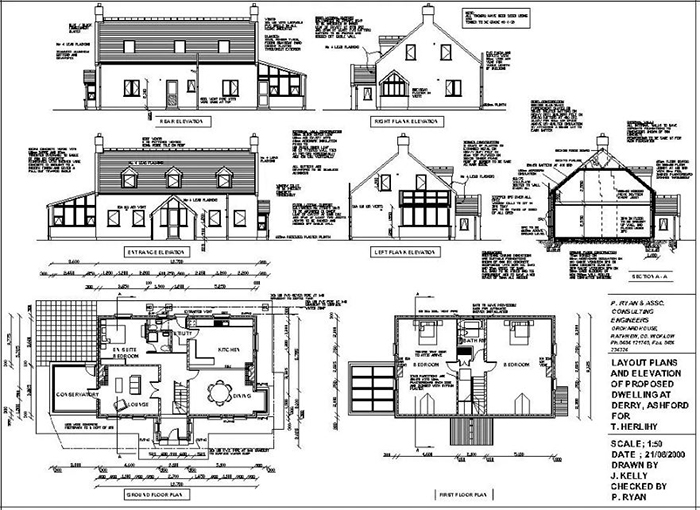

Trong phiên bản vẽ con kiến trúc, các loại bản vẽ phổ cập bao gồm:
- Bản vẽ mặt phẳng sàn (Floor Plan): Đây là bản vẽ biểu thị các khoanh vùng trong một tầng của công trình, bao gồm các phòng, cửa, lan can và các cụ thể liên quan lại đến tổ chức triển khai không gian.
- Bản vẽ khía cạnh đứng (Elevation Drawing): bản vẽ này thể hiện hữu mạo phía bên ngoài của công trình, giúp hình dung được những yếu tố về mặt bằng mặt tiền, các yếu tố trang trí, hành lang cửa số và cửa ngõ ra vào.
- Bản vẽ mặt cắt (Section Drawing): bản vẽ này cắt xuyên qua một phần của công trình để gia công rõ kết cấu bên trong, những tầng, trần, mái, bậc thang và các yếu tố chuyên môn khác.
Việc đọc và thực hiện đúng các bản vẽ bản vẽ xây dựng là yếu đuối tố luôn luôn phải có trong quy trình thi công, bảo vệ công trình được thực hiện đúng như kiến tạo và đạt rất tốt nhất.
Bản vẽ kết cấu (Structural Drawing) vào xây dựng
Bản vẽ kết cấu (Structural Drawing) là loại bạn dạng vẽ nâng cao thể hiện những yếu tố cấu trúc của công trình, bao gồm các thành phần chịu đựng lực như móng, dầm, cột với các chi tiết kết cấu khác. Bản vẽ này không chỉ là giúp khẳng định các yếu hèn tố chịu lực nhưng mà còn đảm bảo tính bất biến và an toàn của công trình trong suốt quy trình sử dụng.
Bản vẽ kết cấu vào vai trò cực kì quan trọng vào việc bảo đảm an toàn sự kiên cố và bình an của công trình. Những kỹ sư kết cấu sẽ dựa vào các bản vẽ này để tính toán, so với và bảo đảm an toàn rằng công trình có thể chịu được download trọng và những tác động từ môi trường. Các loại phiên bản vẽ kết cấu thường chạm chán bao gồm:
- Bản vẽ móng (Foundation Drawing): biểu lộ các chi tiết về móng của công trình, bao gồm kích thước, cấu tạo và loại vật tư sử dụng.
- Bản vẽ dầm và cột (Beam and Column Drawing): diễn đạt kích thước, vị trí với cách sắp xếp các dầm với cột vào công trình.
- Bản vẽ kết cấu mái (Roof Structure Drawing): thể hiện các cụ thể kết cấu mái, giúp các thợ thi công dễ ợt thực hiện công việc lắp đặt với xây dựng.
Bản vẽ kết cấu là cơ sở quan trọng để soát sổ tính hợp lý và phải chăng của kiến tạo kết cấu cùng là tài liệu tìm hiểu thêm cho những kỹ sư kết cấu vào suốt quá trình thi công.
Bản vẽ cơ năng lượng điện (Mechanical và Electrical Drawing) là gì?
Bản vẽ cơ năng lượng điện (Mechanical và Electrical Drawing) là loại bạn dạng vẽ diễn đạt các khối hệ thống cơ khí và điện trong công trình, bao gồm hệ thống điện, nước, cân bằng không khí và những thiết bị nghệ thuật khác. Đây là hầu như yếu tố đặc biệt để bảo đảm rằng công trình không chỉ có có kết cấu vững chắc và kiên cố mà còn vận động hiệu trái và an toàn về khía cạnh kỹ thuật.
Xem thêm: Khám Phá Ý Nghĩa và Thiết Kế Logo Tăng Thiết Giáp Quân Đội Nhân Dân Việt Nam
Bản vẽ cơ điện giúp các kỹ sư cơ khí cùng điện xác định các địa điểm và thông số kỹ thuật của các khối hệ thống trong công trình. Các loại bản vẽ cơ điện thường chạm chán bao gồm:
- Bản vẽ năng lượng điện (Electrical Drawing): Thể hiện những mạch điện, đường dây, thiết bị điện trong công trình.
- Bản vẽ cấp thoát nước (Plumbing Drawing): biểu lộ các khối hệ thống cấp nước, thoát nước và những thiết bị liên quan.
- Bản vẽ điều hòa không khí (HVAC Drawing): Thể hiện hệ thống điều hòa bầu không khí trong công trình, bao gồm các mặt đường ống và những thiết bị làm lạnh hoặc có tác dụng nóng không khí.
Những bản vẽ này cực kỳ quan trọng để bảo đảm an toàn sự chuyển động ổn định của công trình, tránh những sự cố gắng về điện cùng nước, mặt khác giúp công trình đáp ứng một cách đầy đủ yêu mong về luôn tiện nghi với an toàn.
Bản vẽ tổng mặt bằng (Site Plan) với vai trò vào xây dựng
Bản vẽ tổng mặt phẳng (Site Plan) là bản vẽ thể hiện tổng thể khu đất và bố trí của công trình xây dựng trong ko gian. Nó góp xác định vị trí của những hạng mục công trình, con đường đi, khối hệ thống thoát nước và những yếu tố cảnh sắc khác. Bạn dạng vẽ này có vai trò rất đặc biệt trong việc thi công khu đất, bảo đảm các yếu đuối tố liên quan đến giao thông, hạ tầng và phong cảnh được sắp xếp hợp lý.
Bản vẽ tổng mặt bằng còn hỗ trợ các công ty đầu tư, cai quản công trình và các bên liên quan tưởng tượng được tía cục tổng thể và toàn diện của dự án công trình trước khi bắt tay vào thi công. Các yếu tố như vị trí cửa ngõ chính, bãi đỗ xe, lối đi, và khối hệ thống thoát nước đều buộc phải được thể hiện cụ thể trong bạn dạng vẽ này.
Thuật ngữ tiếng Anh liên quan đến bản vẽ thiết kế
Trong ngành xây dựng, có nhiều thuật ngữ giờ Anh tương quan đến bản vẽ thiết kế. Việc hiểu rõ các thuật ngữ này giúp những kỹ sư, phong cách xây dựng sư với thợ xây dựng giao tiếp công dụng và thực hiện các bước một cách bao gồm xác. Dưới đấy là một số thuật ngữ phổ biến:
- Blueprint: Là bản vẽ kỹ thuật, hay được sử dụng để chỉ bạn dạng vẽ thi công hoặc xây đắp chi tiết.
- Construction Drawing: Là bản vẽ thi công, biểu hiện các chi tiết kỹ thuật của công trình trong quá trình xây dựng.
- Detail Drawing: Là bạn dạng vẽ đưa ra tiết, thể hiện các phần cấu trúc, vật liệu hoặc những yếu tố kỹ thuật nhỏ dại trong công trình.
- Shop Drawing: Là bản vẽ cửa ngõ hàng, thường được áp dụng để bộc lộ các chi tiết kỹ thuật của các phần như cửa, cửa sổ, hệ thống điện, nước, v.v.
- As-Built Drawing: Là phiên bản vẽ trả công, biểu hiện công trình sau khi hoàn thành, bao gồm mọi thay đổi so với kiến thiết ban đầu.
Hiểu rõ những thuật ngữ giờ đồng hồ Anh vào ngành xây đắp là yếu tố quan trọng để nâng cấp khả năng giao tiếp và hiệu quả công việc, đặc biệt quan trọng trong những dự án thế giới hoặc khi thao tác làm việc với các chuyên viên nước ngoài.
